2022年トンガ噴火の「気象津波」を受けて変わった遠地地震情報

この記事は防災アプリアドベントカレンダーhttps://adventar.org/calendars/7488 )の25日目です。

adventar.org

今年も私が主催させていただきました。ご参加くださった皆さん、ありがとうございました。



さて、2022年1月にトンガ諸島で発生した大規模な噴火は、日本の沿岸に1mを超える津波をもたらしました。しかし、気象庁はこのような高さの津波を予測していませんでした。これは、この津波地震などで起こる一般的な津波と異なった「気象津波」であったことに由来します。この記事では気象津波の発生メカニズムを整理し、それを受けて変わった遠地地震情報の発表内容についてまとめます。



噴火の概要

2022年1月15日13時頃(日本時間)、トンガ諸島のフンガ・トンガ−フンガ・ハアパイ火山で噴火が発生しました。噴煙の高さは、気象庁の静止気象衛星ひまわり8号アメリカ海洋大気庁のGOES-17により、最高点で58kmに達しました*1ひまわり8号による衛星画像を繋いだ動画では、その噴火の大きさがよく分かります。

噴火時の気象衛星画像(気象庁



この噴火の大きな特徴は、空気中を伝わる波が観測されたことにあります。この噴火の際には、主にラム波大気重力波が地球表面を伝播し、2種類の気象津波をもたらしました。



気象津波の原因(1)ラム波

先ほどの動画を見ると、噴火後に衝撃波のような波が中心から外側に広がっていく様子が分かります。これはラム波(Lamb wave)と呼ばれ、気象衛星の水蒸気画像を解析することでその伝播を詳しく見ることが出来ます。

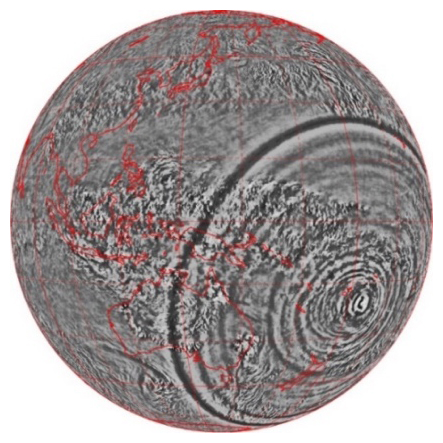

ひまわり8号の水蒸気画像から解析されたラム波の伝播( https://www.riken.jp/press/2022/20220509_1/index.html より)



ラム波は音波の一種です。音波は空気を圧縮・膨張させながら進む波であることから、その到来を気圧計によって観測できます。トンガ噴火の際にも実際に世界各地で気圧変化が観測されました。たとえば日本ではウェザーニューズ社が全国約3000箇所に整備している観測機網「ソラテナ」の気圧計により、南東から気圧変化が伝播していく様子が観測されました。





台風で強い風が吹くと海の波が高くなるように、空気と海は常に影響しあっています。火山噴火をシミュレーションした研究では、ラム波が伝播するとその瞬間に海面高さが変化していくようすが再現されました。



https://www.science.org/cms/10.1126/science.abo4364/asset/10e31e60-ce14-4a28-9282-8e27429b69ec/assets/images/large/science.abo4364-f3.jpg

図:ラム波の伝播と海面高さ、海底圧力のシミュレーション(Kubota et al., 2022)。



空気中を伝わるラム波の伝播速度は約300m/sと、海中を伝わる津波の伝播速度(平均約200m/s)よりも高速です。

噴火当時、トンガ近傍で80cm程度の津波が観測されたことを受けて気象庁は19時1分に「日本に津波が到達する場合は早くて1月15日の21時頃」とする津波予報(予想高さ20cm未満)を発表しました。しかし、ラム波は高速に伝播することから、日本では21時を待つこと無く、例えば父島では20時頃から海面変動が観測されはじめました。

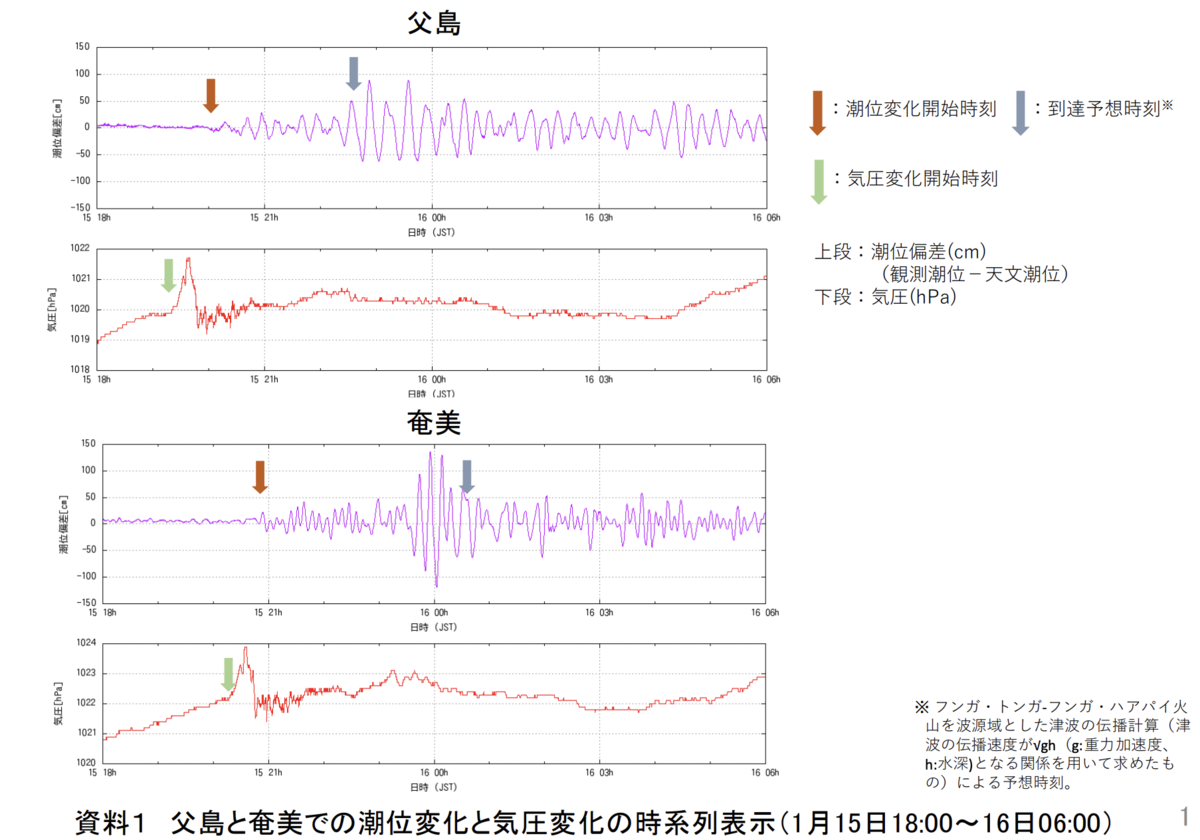

潮位と気圧の時系列変化と津波到達予想時刻( https://www.jma.go.jp/jma/press/2207/27a/houkoku_zuhyou.pdf より)



このように、日本で観測された潮位変化の初動部分(津波でいう第1波)は、空気中を伝わったラム波が海面を強制的に揺らしたことによって発生しました。



気象津波の原因(2)大気重力波プラウドマン共鳴

ラム波は潮位変化の初動に影響を与えた一方で、潮位変化は数時間〜数日継続しました。それに、先ほどの図のように父島や奄美では初動から数時間遅れて最大振幅が観測されました。つまり、気象津波はラム波以外によっても引き起こされていたのです。

その原因には大気重力波(gravity wave)*2が関係していると考えられています。大気重力波もラム波と同様に噴火の際に励起されて地球全体と伝わっていったと考えられています。

空気中の波と海中の波の移動速度が一致したとき、長い距離を伝われば伝わるほど、海中の波の振幅が大きくなっていく現象としてプラウドマン共鳴というものがあります。大気重力波の伝播速度は約200m/sとラム波より低速で、この速度は津波の伝播速度がほぼ同じなのです。例えば、振り子をいろんな周期で振ったとき、ある周期で振り子が強く振れるようになります。これは共振あるいは共鳴と呼ばれ、振り子の固有周期と揺らした周期の一致が関係しています。このように、偶然ふたつの要素がぴったり一致すると、物体の振動がどんどん大きくなっていく現象がしばしば存在します。

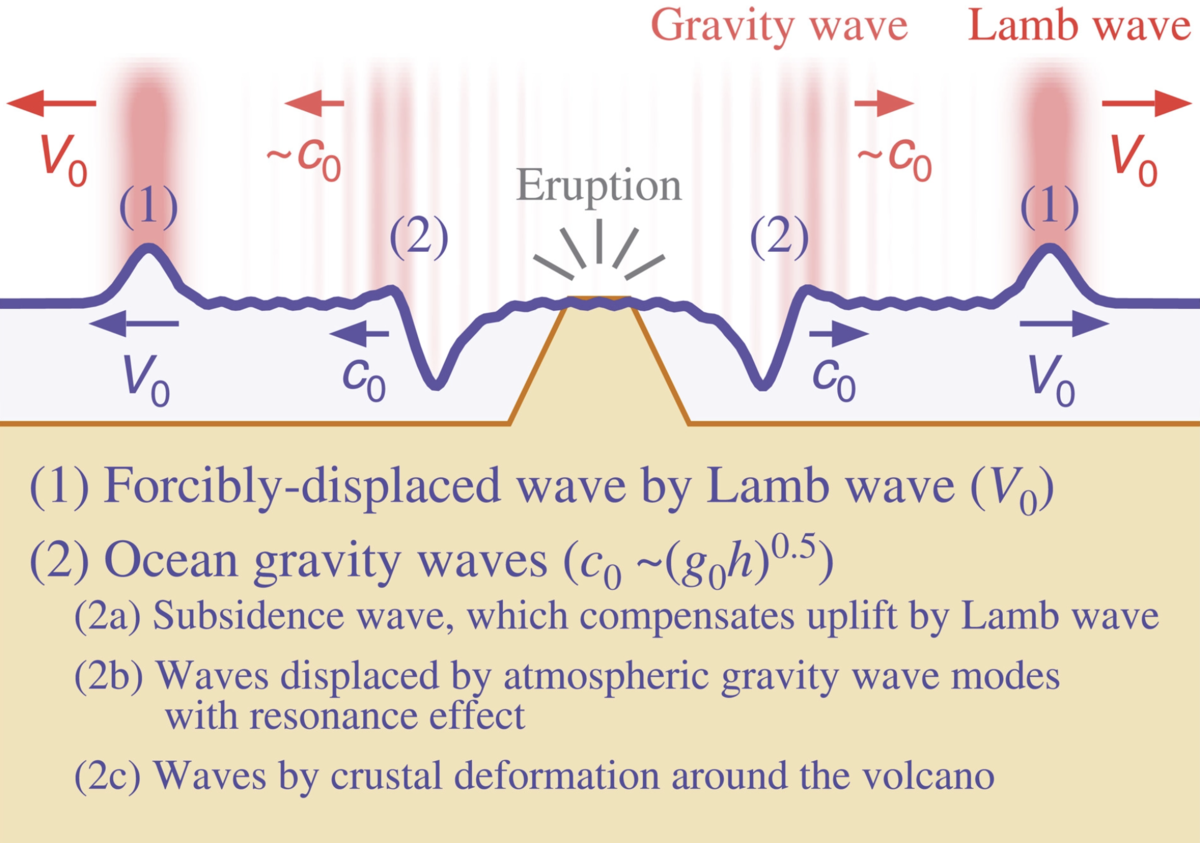

ラム波と大気重力波の伝播が潮位変化をもたらした模式図(Kubota et al., 2022)。



このように、日本で観測された潮位変化の初動以外部分(津波でいう後続波)は、空気中を伝わった大気重力波が海水とプラウドマン共鳴を起こしたことによって発生しました。

噴火による遠地地震情報の発表

ここまでのように、日本で観測された潮位変化の原因はラム波と大気重力波にあることが分かりました。ここで問題となるのは、どちらも空気中を伝わる波であるということです。一般的な津波であれば遠方からの波が減衰しながら伝わるため、遠方の海で潮位変化が無ければ、日本付近でも津波は無いと判断できます。しかし、ラム波や大気重力波の場合は、遠方で潮位変化がそこまで大きくなかった場合にも日本付近で潮位変化がもたらされる可能性があるのです。特に大気重力波は、プラウドマン共鳴によって遠方ほど大きな潮位変化をもたらす性質があるため、予測が非常に困難です。

気象庁はこの性質を踏まえ、2022年2月8日より、世界中のどこかで噴煙高さ15km以上の噴火が発生した場合はもれなく遠地地震に関する情報を発表するようになりました。「遠地火山情報」や「遠地噴火情報」ではなく「遠地地震情報」で発表する理由は、遠方で発生した火山噴火による潮位変化の可能性を伝える仕組みが存在しなかったためです。2010年チリ地震など、遠方の地震やそれによる津波を伝える仕組みとして遠地地震情報があり、現在はそれを流用しています。

遠地地震情報の発表は最低3回程度が見込まれています。具体的には、噴火が発生したとき、ラム波の到達予想時刻を過ぎたとき、(津波が無ければ)津波の心配がない旨を伝えるときです。海外で津波が観測された場合や、気象衛星画像で明瞭な気圧波(ラム波など)が見られた場合には、随時発表がなされます。

遠地地震情報とは異なりますが、津波警報・注意報についても触れておきます。国内で潮位変化が観測された場合、その高さが20cmに到達した時点でその地域に津波注意報を発表します。また、気象衛星画像で明瞭な気圧波が見られた場合、20cm未満のわずかな潮位変化であっても津波注意報を発表します。いずれの場合も、1m以上の津波が観測された場合は津波警報への切り替えを行います。実際には分かりませんが、3m以上の津波が観測されれば大津波警報も発表されるものと思います。

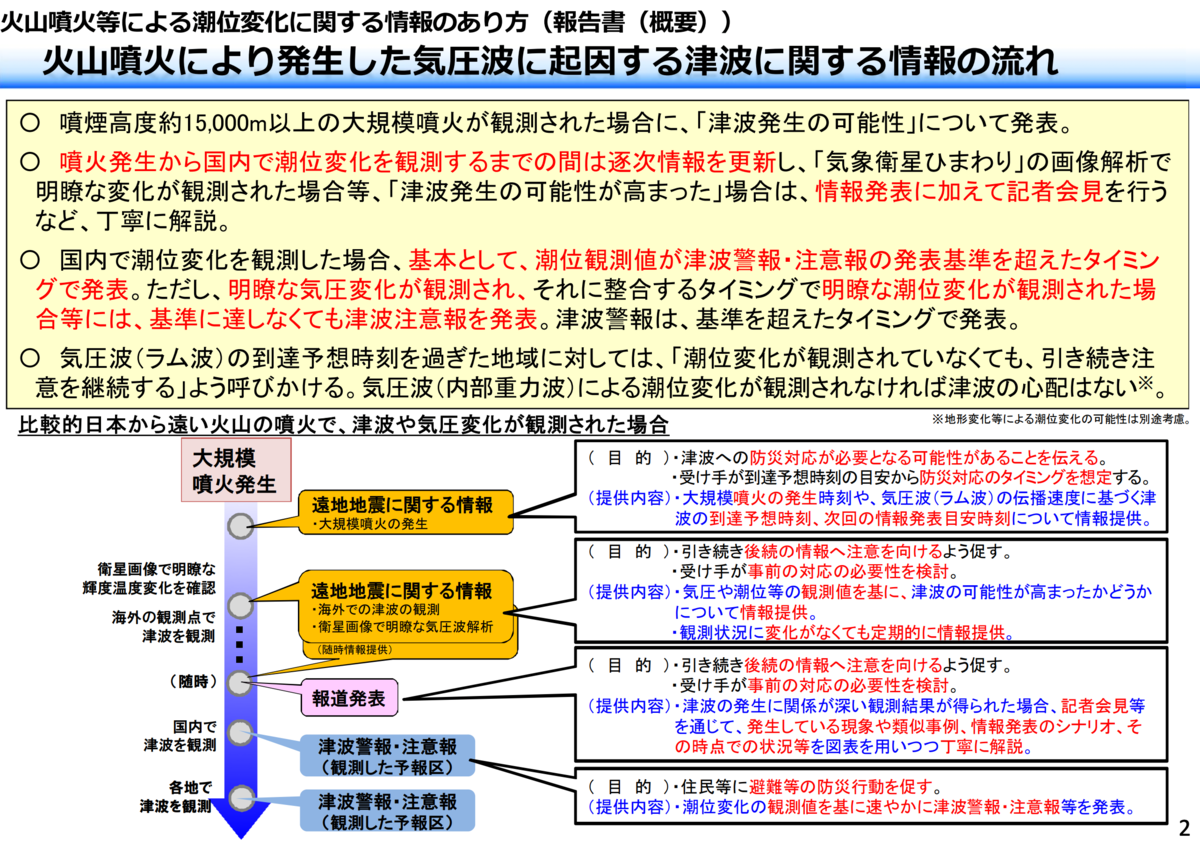

遠地地震情報と津波警報・注意報の発表フロー( https://www.jma.go.jp/jma/press/2207/27a/houkoku_gaiyou.pdf より)



まとめ

2022年1月に発生したトンガ諸島の噴火とそれによる津波「気象津波」は、地震・火山分野に大きな衝撃をもたらしました。特に気象庁は、火山噴火に関する遠地地震情報を発表するようになりました。ただし、地震と異なり火山噴火による津波は過去の知見が少ないため、その運用は難しくなることが想像されます。

なおラム波や大気重力波は空気中を通るため、陸上の火山でも津波を引き起こす可能性があります。「津波は海底火山でしか起こらないのでは?」と考える人たちには新たな知見を教えていく必要があるのかもしれません。
